ホームシアターの防音・防振・音響設計
|
| by K.KUROkawa |
ホームシアターの場合は室内で出す音が隣接する部屋や隣戸へ騒音にならないようにすることが重要です。特に、大きなサブウーハーを入れる場合で、マンションの場合、音だけでなく振動対策も必要となります。外部からの騒音対策や空調設備騒音も、より良い音環境をつくるために必要不可欠です。また、室内音響設計においても、音源の音質、臨場感などの効果をより制作側が意図するものにできるかがポイントです。
|
■防音設計の目標値
|
| 部屋の防音性能は、Ｄ値という遮音性能の等級で評価されます。Ｄ値と人の聞こえ方(感じ方)の対応はおおよそ下記表のような関係になっています。この表より、隣室の使用条件によって必要な防音性能は変わりますが、Dr-65程度が目標値となります。特に、マンションの中のにつくるホームシアターでは、上階などの住居に影響がないような、高度な防音工事と固体伝搬音の影響が無いように防振工事が必要となります。 |
|
|
■Dr値とは、
|
Dｒ値とは、JISで決められた遮音性能（防音性能）の評価方法です。下記のグラフに示すように、500Hｚの遮音量を基準としたものです。JIS A
1419-1(2000)「建築物及び建築部材の遮音性能の評価方法ー第一部：遮断性能」に示される空気遮断性能を評価するための基準曲線の周波数特性と等級を用いて評価します。各周波数における測定値をプロットし、結んだ曲線に対して、等級曲線を全て上回る一番高い等級曲線をその等級と読みます。（各周波数最大2ｄB許容）図-1で示した例では、Dｒ-40となります。また、ここで読んだ遮音性能Dｒ値を表-1、2のような評価表（日本建築学会推奨基準）を用いて評価しています。
一般の建物を設計する場合、遮音性能は、表-1の値を目標におこなわれます。マンションなど集合住宅では、一級のＤ-50程度が標準的なものです。したがって、ホームシアターを作る場合は防音工事が必要となるわけです。 |
|
 |
表-1一般建物の設計遮音量
|
|
|
|
 |
 |

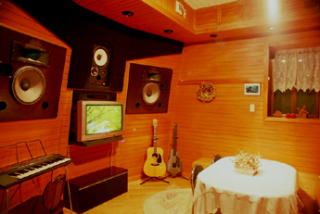

| マンションのホームシアター.......隣戸を気にせず映画を楽しめます.......... |
|
■ホームシアターの防音・防振構造 |
単一部材の遮音性能は、入射音の周波数と材料の面密度の対数に比例します。（質量則）つまり、材料の重量が増えると遮音性能があがります。しかし、質量則では、重量を2倍（同一材なら厚みを2倍）にしても6ｄＢしか遮音量は増加しません。
この質量則以上の遮音量を得るには、部材間に空気層をとった二重壁を構成することにより可能となります。また、この部材間の振動伝達を抑えることによりさらに防音性能が向上します。したがって、高度な防音性能が必要な場合は、防振設計が必要不可欠となります。また、音は空気を伝播してくるもの（空気伝播音）と壁・床・天井などの物体内を伝播するもの（固体伝播音）があります。固体伝播音は、その物体が振動することで音が伝播するので壁などを厚くするだけでなく防振構造（浮遮音層）が必要となります。特にいろいろなテナントが入る複合ビルやマンションで住居がある場合などでは、床に伝播する振動に対して、防振構造が必要不可欠となります。
苦情の発生しているホームシアターでは防振構造が無い、または十分でないことが非常に多いため注意が必要です。 |
 |
| ホームシアターの防音構造 概念図 |
|
| |
|

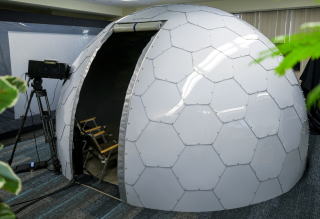

| ■ATSのイマーシブドームシアター「CAPTURIUM（キャプチャリウム）」 |
 |
